單相串聯式電源防雷箱KBT-P1000

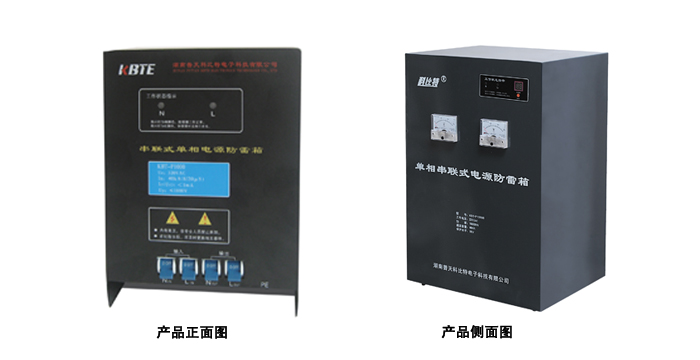

單相串聯式電源防雷箱
  • 單相串聯式電源防雷箱

產品用途 :

        KBT-P串聯式電源防雷箱通流容量為40KA,為小功率電源防雷箱,串接于被保護設備前端,適用于單相UPS、穩壓器等重要設備的二、三雷電防護。

主要特點 :

      1.響應時間快:響應時間≤25納秒;

      2.雷電計數器:準確記錄雷擊電磁脈沖 侵入次數;

      3.功率:500—20000VA ;

      4.通流容量:防雷器的通流容量(8/20uS)為40kA;

      5.性能優越:核心元件采用國際知名品牌,性能穩定可靠;

      6.自保護電路:內部設有溫控、工頻限流電路,防雷元件劣化或雷擊損壞時自動與電源線路脫離,徹底避免火災發生;

      7.狀態指示燈:正常時指示燈為綠色,當防雷元件劣化或被雷擊損壞,對應指示燈變?yōu)榧t色,表明該回路的防雷元件已不能工作,需維修;

      8.限制電壓低:雷電泄流后的殘余電壓低于被保護設備能承受的脈沖過電壓;

      9.使用便捷:安裝簡單、方便,無須特別維護。

安裝說明 :

       防雷箱可采用懸掛方式固定在墻壁上。

注意事項:

       1.安裝時必須斷開電源,嚴禁帶電操作,連接導線必須符合要求;

       2.防雷箱在工作期間,應定期檢測并查看狀態指示燈是否正常;

       3.當紅燈亮?xí)r,表示該相防雷阻件已劣化或被雷擊損壞,需要維修;

       4.安裝時,所有連接導線要求短、粗、直,并連接牢靠;

       5.安裝完后,合上自動斷路器開關,檢查工作狀態是否正常;

       6.用戶單位制定防雷設施管理制度,并指定專人管理;

       7.定期檢查(測)防雷箱的工作情況,雷雨過后及時查看,嚴禁已老化的防雷箱未經修復而繼續使用。

技術參數:

名稱

編號

型號

規格

持續工作電壓

V

動作

電壓(V

通流容量

In8/20

KA

負載功率(VA

保護水平

(V)

保護模式

保護等級

外觀尺寸

mm

壁掛式

55

KBT-P

500B/220/40

320

560

40

500

700

縱向L-PE、N-PE橫向L- N

第二、三級聯動

215×155×70

56

KBT-P

1000B/220/40

1000
